游朝慶醫師

      醫院傳送患者時攜帶的氧氣筒可以使用多久?似乎是以前當intern實習醫師時會被問的題目,因以前intern要去送病人去做檢查,需要知道護理師交給你的氧氣筒,裡面的氧氣夠不夠你來回。但早已遺忘正確答案是甚麼,直到最近,家父因肺不好,需要持續吸氧氣3L/min,卻又需要回醫院做檢查,故需要租氧氣瓶。但來回保守要估3個小時,此時需要租多大的氧氣鋼瓶呢?

     Google上普遍的一個答案是『居家常見的E型鋼瓶的換算指數(Conversion factor/tank factor)是0.28,以公式來看:氧氣鋼瓶使用時間(分鐘)=鋼瓶壓力(psi)×換算指數(L/psig)÷使用流量(L/m)。例如:滿桶E型氧氣鋼瓶:若壓力表上壓力為2200Psig使用在病人身上用3L/min,可使用多久?->則可2200×0.28÷3=205mins,即約3小時25分鐘。』1,2,然而醫院傳送用的氧氣鋼瓶是E型鋼瓶呢還是D型鋼瓶?

根據定義E Size O2 Cylinders為25.5英吋(64.8cm)高,直徑4.3英吋(10.9cm)可容納24立方英尺(680公升)的氣體,換算指數0.28。D size O2 Cylinders為16.5英吋(41.9cm)高,直徑4.3英吋(10.9cm)可容納425公升的氣體,換算指數0.16。

      然而對照醫院的氧氣筒及市面上租售的規格,卻都不是書上說醫院或運送常用的,因為若氣瓶的水容積不一樣,則換算指數就不會一樣。醫院傳送用的氧氣瓶常說是500公升氧氣鋼瓶,66cm高,杏一租的有兩種0.5L及1.5L的3,氣體行有三種3.5L,10L及40L3,這裡講的是鋼瓶的水容積,也有的店家跟你講0.5米,他的意思是在2200PSI下可裝0.5立方公尺的氧,也就是500公升,而其水容積為3.4公升,高度66cm,直徑10cm。所以在台灣鋼瓶尺寸多以公升(Liter)做為分類的標準4,我想應該是比照日本的規格。而以ABCDE來分類高壓氣瓶應該是歐美的標準,且教科書也真的就是這麼寫,所以台灣的老師都是這麼教的,及考試也這麼考,但在台灣市面上就真的找不到E型氧氣鋼瓶(新的名稱為M24),連拍賣網站上也沒有。

        最後我就以醫院常用的500公升氧氣鋼瓶來教大家怎麼算這氧氣筒可以使用多久?首先先確定瓶子的水容積大小,會寫在瓶身上,有個V字後的數字5,如圖1,以500公升鋼瓶約是3.4-3.6公升,接著看氣瓶的壓力表,如圖2,一般會有兩排刻度,數字大的單位為psi(1bar=14.5psi),一般灌到滿應該為2200psi(150bar),但往往拿到的新灌好的氣瓶子多只有灌到1500psi(100bar)。數字小的單位為bar巴或kgf/cm2(俗稱公斤),1 bar= 1.02 kg / cm2 = 1.02 ata,約等於1大氣壓atm,故這四個單位可看成一樣,接著根據波以耳定律P1V1=P2V2(其實應該是「在密閉容器中的定量氣體,在恆溫下,氣體的壓力與體積成反比關係。」),氧氣鋼瓶的氧氣總量為瓶子的容量(3.5L)乘以壓力表上較小的數字100(bar or kgf/cm2),就等於350L,再除以每分鐘需使用幾公升如3L/min,答案就是116分,還不到兩個小時,也就是說若我要使用3小時,就得租兩個瓶子。換算指數為350L/1500psi=0.23(L/psi)。

clip_image002clip_image004

圖1.左 V3.5 W6.5 代表3.5公升,及重6.2公斤 ,右V3.6 代表3.6公升

clip_image006clip_image008

圖2.左 外圈psi及內圈bar ,右 外圈kgf/cm2及內圈psi

       當然還有一個方法是查表,如表1,是東洋氣體提供的6,也完全符合所算的,但醫院提供的是另一種表(圖3),似乎就是將標準的可用時間打上8折,最後還要提醒一點的就是瓶子壓力若小於200psi就不能用了,故可用時間還是需要扣掉一些(tank pressure in PSI-200)X conversion factor/flow rate)。

氧氣存量 psi

Kg / cm2

150

10

傷口大師 發表在 痞客邦 留言(0) 人氣()


游朝慶 醫師

剛剛在線上看完了合一生技公司與台灣五大醫學會合辦的【糖尿病足傷口潰瘍學術研討會暨「速必一」新藥上市發表會】1,加上最近很多傷口照顧者及一些投資者也在問,聽說最近有一條將近一萬元的新藥膏上市,有沒有用?故在蒐集一些學術資料後,講講自己的心得。

合一生技公司於2008年開始研發一種到手香及積雪草的萃取物藥膏(研發代號:ON101乳膏)。15年來,終於完成了3期的臨床研究,在2021年3月26日取得台灣的藥證2,只用於糖尿病足部傷口潰瘍,且需有醫師處方才能購買。正式取名為速必一乳膏,藥名取於「快速、必定、合一」之意,英文名「Fespixon」,也意指「Hope of Fast Healing(快速癒合的希望)」,台灣定價為每條9,800元,美國市場則每條670美元3

根據發表會的資料,其外觀為黃綠色至淡綠色,一天塗抹兩次,須完全覆蓋傷口,每一平方公分傷口適用1.1公分長的乳膏1。速必一乳膏每條15gm(約16ml),5cm2傷口約使用1ml,官方說傷口會迅速癒合,故使用量會愈來愈少,癒合時間以6周估計,一個療程須2-3條藥膏。但若傷口仍不願意癒合呢?一條藥膏就只能使用8天4。若官方提供的資料沒錯,使用16周後,傷口平均可縮小76.5%,也就是第一天使用2ml,到第16週112天時,一天使用0.5ml,則到112天時,共需(2+0.5)*112/2=140ml, 140/16=8.75,約9條藥膏。

而至於這藥膏應算是敷料還是藥品,這說明會給出了答案,這藥膏的作用機轉是能減少促進發炎的M1 macrophage巨噬細胞,並增加抗發炎及促進血管增生的M2巨噬細胞,誘導巨噬細胞分化M1為M2,讓傷口從發炎期提早進入增生期。故這藥膏應該歸在植物性配方的藥品類。

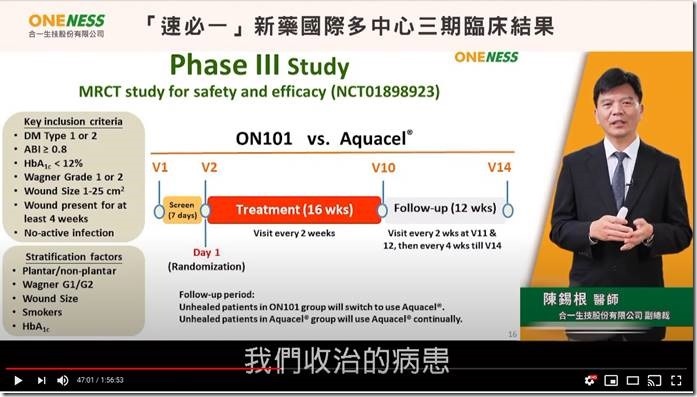

這三期研究納入236人(122人用ON101,114人使用aquacel),因兩種敷料外觀不一樣,無法雙盲,納入研究的條件為有糖尿病、ABI>=0.8、HbA1c<12%、Wagner grade 1 or 2、wound size 1-25cm2、傷口至少4週不癒合、無感染,在每兩周回診一次連續治療16週後,仍持續觀察追蹤12週(如圖1),台灣11家醫院共收188名患者(圖2),美國及大陸等10家醫院收了48名患者(圖3),兩組患者的基本資料差不多(圖4),但明顯傷口普遍較深(深及筋骨的Wagner 2佔78%),傷口較大(近3成>5cm2),位置多不位於常見的足底(大於一半),血糖普遍較差(近3成HbA1c>9%),截肢(趾)比例超高(近5成) (圖5),這種資料很明顯收的應該都是經外科處理過的病人,也就是說患者大多血糖不好,血液循環不好,導致足部傷口感染、壞死性筋膜炎後,由外科切開清創,故傷口多為不規則或長條形,傷口較深、以及不位於足底的MTP球部,因血循不良故多經截趾或截掉半足,當然這些患者須經過PTA通完血管後以達到ABI>0.8才可收案。也就是說,這些患者並非傳統典型的糖尿病神經病變足部傷口。但也由於收案限於ABI>0.8,也就是說動脈血循不良的足部傷口並不適用此藥膏(全世界所有的敷料也都會將PAOD傷口排除適用)。

接著直接進入到高潮的解盲(其實早在去年就解盲了),治療16週時的傷口完全癒合成功率60.7比35.1(圖6),但在圖7,time to complete healing的圖中,前8週兩組完全重疊,一直到第14週後才突然拉出差距。

在圖8及圖9說明on101的安全性及副作用和aquacel一樣,很安全。在圖10說生長因子在20週的傷口癒合率只有50%,而on101在16週時就有60%傷口癒合率。圖11-圖17則介紹7個傷口個案,可見這些全都是感染後外科開刀後的足部傷口。而非常見因神經病變導致前足底球部因反覆重壓導致的難癒合表淺傷口。

在圖18做個總結,因糖尿病足部傷口的成因很複雜,故需要一套完整的治療,合一在此提出了VIPDF的概念,即1.V:血管手術,2.I:感染控制,3.P:減壓,4.D:清創,5.F:速必一Fespixon,這概念很好,但合一喜歡又拿出另一個圖(圖19)說「IWGDF及NICE等DFU國際治療指南不推薦膠原蛋白、生長因子、生物工程組 織、含銀或抗菌敷料等產品,用於治療糖足潰瘍。」5而合一的速必一乳膏並不屬於上述的產品,所以是可以用的。 這完全是解釋錯誤,人家其實要講的是其實市面上各種敷料的效果都一樣(都一樣沒效),糖尿病足部傷口的治療靠的並不是敷料,而是去找形成的原因,找到原因如感染、血循、壞死或神經病變的重壓,然後去解決原因,傷口自然就會好,至於敷料,並不是那麼重要。

最後,廠商在發表會上不會說的是:在其他的次要評估指標,包括治療前後傷口面積的變化Percentage of wound area reduction (ON101 76.7% vs. Aquacel 77.7%)、傷口面積縮小一半的比率(81.1% vs. 85.2%)、目標傷口感染發生率(5.4% vs. 5.9%)則兩組都未達統計上顯著差異(圖21)6。這傷口面積的變化比例是我做傷口研究的主要end-point,因一個傷口治療1-3個月時,不一定都會完全癒合,但傷口一定會縮小,我們會比較兩組傷口在單位時間內(如4或12或16週)傷口面積和原本治療前傷口面積縮小的比值,如4cm2縮小到1cm2,這就是進步了75%((4-1)/4),而從這指標而言,兩組幾乎一樣。

clip_image002

圖1

clip_image004

圖2

clip_image006

圖3

clip_image008

圖4

clip_image010

圖5

clip_image012

圖6

clip_image014

圖7 ON101組之目標傷口完全癒合中位數為第14.0週,而對照組在第16週時,仍未達到目標傷口完全癒合中位數。兩組達到統計上顯著差異。(p=0.002)

clip_image016

圖8

clip_image018

圖9

clip_image020

圖10

clip_image022

圖11

clip_image024

圖12

clip_image026

圖13

clip_image028

圖14

clip_image030

圖15

clip_image032

圖16

clip_image034

圖17

clip_image036

圖18

clip_image038

圖19,5

clip_image040

圖20 其他的次要評估指標,包括治療前後傷口面積的變化(ON101 76.7% vs. Aquacel 77.7%)、傷口面積縮小一半的比率(81.1% vs. 85.2%)、目標傷口感染發生率(5.4% vs. 5.9%)則未達統計上顯著差異。6

1. 糖尿病足傷口潰瘍學術研討會 暨「速必一」新藥上市發表會https://www.youtube.com/watch?v=2R7nDtrJpao (這網址於20212/07/05本文要發表前被下架,若有侵權請告知,但相關資料仍可於合一公司參加2020年11/18歐洲傷口管理協會(EWMA)線上會議,報告ON101多國多中心三期臨床結果的slide中取得 https://www.onenessbio.com.tw/download_s.php?ds=194 ,且這資料還是中文的)

2. 衛部藥製字第060827號 https://info.fda.gov.tw/MLMS/H0001D.aspx?Type=Lic&LicId=51060827

3. 工商時報 杜蕙蓉 2021.05.10 https://ctee.com.tw/news/stocks/457570.html

4. 合一生技投資人提問單(2020/6/22) https://www.onenessbio.com.tw/upload/faqdate/faqdate_110.pdf

5. 2021.1.11合一生技於摩根大通(J.P Morgan)第39屆健康醫療大會(Healthcare Conference)(投資洽談大會)的公司簡報https://www.onenessbio.com.tw/download_s.php?ds=201

6. 中天(上海)与海和药物携手合作的糖尿病足溃疡新药ON101 https://m.cphi.cn/news/show-181259.html

傷口大師 發表在 痞客邦 留言(0) 人氣()

游朝慶醫師

   前天去高醫高壓氧醫學會季會聽到一個topic,由義大骨科李奕誠主任講的Iatrogenic air embolism : HBO can help,為一個患者接受CT-guide lung biopsy後,產生呼吸不適,放射科醫師馬上切胸部CT,診斷Iatrogenic air embolism,並馬上接受一次高壓氧治療,隔天recheck CT就沒看到bubble了,裡面強調幾個重點,1.點滴不可使用葡萄糖,會增加腦水腫的嚴重度,2.要平躺,避免氣泡往上跑到腦部,但不建議頭低腳高,3.吸純氧4.治療表table 5A已被捨棄,以table 6A所取代。5.若HBO治療後產生complication,健保可以再做10次高壓氧。

   這個案令我想起半年前的一個內科急會診的個案,一樣是懷疑肺癌收住院檢查的男性,住院後去放射科接受CT-guide lung biopsy電腦斷層導引肺臟組織切片手術後,放射科馬上緊急會診高壓氧科,說左心室有air bubble,懷疑air embolism,建議馬上做高壓氧(還滿有sense的)

圖1. air embolism with small air bubbles in LV,右側胸水是肺癌導致的malignant pleural effusion

   當我收到會診時,因從未遇過類似個案,還去查了資料,確定動脈空氣栓塞air embolism是高壓氧的急症,只能以高壓氧治療,且還有健保給付:59014B 165ft-319min-26583(即美國海軍的治療表6A), 59015B:165ft-154min-12833(即美國海軍的治療表5A,據說已被捨棄), 及59002B:50ft-120min-2400(including post operative),當時由於沒有經驗,且安南醫院只有單人艙,無法壓到165呎深度,便以一般傷口治療的模式來做,結果隔天recheck的CT顯示:完全沒事了。所以,高壓氧還真的有用,也很高興高壓氧能幫上同事的忙。

圖2.隔天的Chest CT,bubble不見了

   有關動脈空氣栓塞症的高壓氧治療,有興趣者可參考下面兩篇台灣本土的文章,有將其原因及治療都有完整整理,我就不賣瓜了…

  1. 動脈氣體栓塞症 王賢和  http://www.tsim.org.tw/journal/jour20-4/04.PDF

  2. 高壓氧治療動脈氣栓塞個案實例報告及文獻探討 吳惠如、廖偉志、夏德椿 https://www.hbo.org.tw/download/test-30.pdf

傷口大師 發表在 痞客邦 留言(0) 人氣()

游朝慶 醫師

1993 歐洲專利EP0594034A1

1995 TenderWet誕生,12小時更換1次,為了取代純手工的wet dressing

1999 美國專利US6169223B1

1999 第二代的TenderWet@24問市,於敷料背面內層增加一層防潑水膜,背面有單一綠色條紋,可連續使用24小時,含水量增加2成

2004 TenderWet@24 active出現,背面有單一綠色條紋,已預泡林格氏液,便利型包裝,並推廣其"Power Activation Technology"理論

2010 美國專利US9050443B2

2011 第三代的TenderWet@plus上市,SAP添加PHMB,背面有3條線綠色條紋,敷料上方的PP編織布改為防水的PP不織布,敷料變重及變厚,延長換藥間隔最長到3天,並且在敷料傷口面增加抗沾黏的矽膠條。

2013 推廣Hydro-Therapy理論,將TenderWet@active改名HydroClean,TenderWet@plus改名HydroClean@plus,但產品外型及結構一樣。並特別將HydroClean類產品稱為Hydro-responsive wound dressing,也開始有文獻及教科書將此類產品歸類為irrigo-absorbent dressing。

2016  於2016 WUWHS Congress in Florence 獲獎‘Most Innovative Wound Dressings’,並開始於文獻中將HydroClean產品稱為Hydro-Responsive Wound Dressing 。

2016 美國專利US 2018 / 0071147 A1

2017 第四代的HydroClean(或HydroClean@advance)及HydroClean@plus問世,全面改包裝,厚度及重量減少一半,背面原本不織布外面的滑滑的防水塗層改為最外面為PP不織布,不織布內面多一層獨立可滑動的防水塑膠布,背面綠色條紋改為藍色印刷HydroClean英文字,接觸傷口面的矽膠條變寬,並延長HydroClean(或HydroClean@advance) 及HydroClean cavity使用時間到3天。

2021 期待台灣重新上市


傷口大師 發表在 痞客邦 留言(0) 人氣()

游朝慶 醫師

   "赫曼"傷口敷料墊的第一代產品台灣命名為為「柔膚潤清洗性傷口敷料TenderWet Wound Dressing」,大陸稱為「德国 保赫曼 德湿威湿疗伤口敷料」(圖1)(大陸到目前2020年仍還是使用第一、二代的產品),需自己添加林格式液,這產品起初是要12小時換一次(圖2),敷料上下面都是斥水性的PP編織布,接著於1999年便改良成第二代的TenderWet@24,TenderWet@24在不接觸傷口的另一面內側是塗有不透水的聚丙烯薄膜water-repellent layer的防潑水不織布(圖3,顯示綠色條紋green stread標誌),可有效防止傷口墊過早變乾,一天換一次,使用方法如圖1,美國於2000年上市,由Medline公司為全美獨家銷售代理商(圖4)。

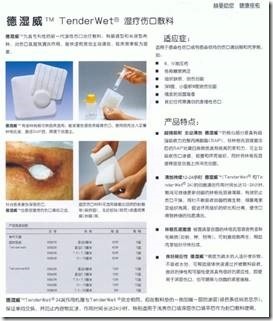

clip_image002圖1. TenderWet的使用方法(http://www.mdsinvet.com/show.php?contentid=16369)

clip_image004圖2.第一代的TenderWet,須自己手動添加林格氏液,12小時換一次

clip_image006 clip_image008clip_image010圖3.第二代的TenderWet@24 (http://www.sfatulmedicului.ro/firme-medicale/s-c-paul-hartmann-s-r-l_2418/produse/solutie-tenderwet_6624#scroll )

接著IVF Hartmann公司於2004年推出TenderWet@active便利包(圖4),TenderWet@active(或稱為TenderWet@24 active),本身為密封包裝,類似料理包,已預將林格氏液混入敷料墊內,不再需額外添加林格式液,含水量增加了2成(https://export.catalog.hartmann.info/ph-images/content/img_26424_30.pdf ),使用上比較方便,有分上面有防水的(單一綠色條紋)表淺型,及無防水的腔洞型cavity(沒有條紋,即第一代可使用12小時的TenderWet)(圖5、10),並推廣Power Activation Technology理論(https://export.catalog.hartmann.info/ph-images/content/img_26838_30.pdf ),此產品於2004年在美國及歐洲地區上市(目前美國仍持續在使用TenderWet@active)。

clip_image012圖4.第二代的TenderWet@active便利包,此包裝為美國Medline代理版

clip_image014圖5.第二代的TenderWet@active,有分上面有防水的(單一綠色條紋)表淺型,及無防水的腔洞型cavity(沒有條紋)

接著IVF Hartmann公司於2011年推出第三代產品TenderWet@plus,有分上面有防水的(如圖6,表面有3條線綠色條紋,可和第二代的1條線做區分)表淺型,及無防水的腔洞型cavity(沒有條紋),且為了升級為可連續使用三天,添加了抗菌的PHMB(polyhexamethylene biguanide),在敷料上方布料從原本的編織布,改為不織布,並在外面塗上一層防水薄膜以增加防水功能,減少水分蒸發,為了增加給水的持續時間,產品變厚也變重了,並在敷料下方增加抗沾黏的矽膠條(圖7)。總之,這第三代改進的目的主要就只是要延長換藥的間隔到3天。

clip_image016 clip_image018圖6.第三代TenderWet plus,有分上面有防水的(3條線綠色條紋)表淺型,及無防水的腔洞型cavity(沒有條紋),可使用三天1

clip_image020圖7. TenderWet@plus,傷口面有矽膠條,為PP編織布,背面為塗有防水薄膜的PP不織布(http://triamed-nn.ru/katalog/katalog2/spetsialnye-povyazki/tenderwet-plus-tendervet-plyus-superabsorbiruyuschie-povyazki

之後於2013年,由於Hartmann公司想要推動他的Hydro-therapy水活性療法(也就是濕潤療法)2,就在更新自動化及包裝、消毒設備、製程後,TenderWet就以hydro-開頭全面改名為HydroClean或HydroClean@active(圖8),而TenderWet@plus也改名為HydroClean@plus(圖9-12),另一項產品則是水凝膠的HydroTac2 (注:Hartmann公司之後將HydroClean@plus polyacrylate dressing,HydroTac comfort泡棉(2016年後改稱PermaFoam)、HydroTac水凝膠敷料、Hydrosorb Hydrosorb Gel凝膠、Hydrocoll人工皮、Sorbalgon海藻綿等六類濕潤型敷料稱為Hydro-active Wound Dressings)2。然而,2013年的HydroClean其實就和TenderWet@active完全一樣,上下兩面都是編織布,一樣只能用24小時(圖10),而HydroClean@plus也就是TenderWet@plus,外型和功能完全一樣,就真的只是改個名字而已。在2016年9月25-29日於義大利佛羅倫斯召開的世界傷口癒合學會聯合會議(WUWHS) HydroClean® plus獲得最有創意傷口敷料獎'Most Innovative Wound Dressings' (https://www.prnewswire.co.uk/news-releases/modern-wound-management-from-hartmann-hydroclean-plus-the-first-hydro-responsive-wound-dressing-ranked-among-the-top-three-dressings-worldwide-596916561.html ),並從這一年後,開始於文獻中將HydroClean產品稱為Hydro-Responsive Wound Dressing,也開始有文獻及教科書將此類產品歸類為irrigo-absorbent dressing(skin necrosis,luc téot, sylvie meaume, sadanori akita, william j. ennis, veronique del marmol,P253,Springer; 2015 edition (16 March 2015) https://books.google.com.tw/books?id=o71nBwAAQBAJ&pg=PA253&lpg=PA253&dq=irrigo-absorbent+dressing&source=bl&ots=ULMfoN16Gh&sig=ACfU3U3kzMLhiVNnVNlTgTnllnl5AsIi2Q&hl=zh-TW&sa=X&ved=2ahUKEwj_kOnKxJHuAhXLyYsBHbSkCP0Q6AEwDXoECA0QAg#v=onepage&q=irrigo-absorbent%20dressing&f=false )。

clip_image022圖8. 第二代的TenderWet active,於2013年改名為HydroClean(有的又稱為Hydroclean@active) ,上層表面有綠色的1條線條紋(無抗菌的PHMB)

clip_image024圖9. 第三代的HydroClean@plus切面圖,於2013-2016年的模樣,上層表面A有防水膜及綠色的3條線條紋,B是有抗沾黏的矽膠條,C是高吸水性高分子SAP核心(預吸了林格氏液,並含抗菌的PHMB)3

clip_image026圖10. 2013年的HydroClean(之前為 TenderWet active)結構,四周都是白色的PP斥水編織層,中間為高吸收層,在遠離傷口的上層表面有綠色的條紋,上層內面有一層防水層,此時接觸傷口面並沒有抗沾黏的矽膠條silicone stripe。4

clip_image028圖11. 2013年的HydroClean cavity (之前為TenderWet cavity)結構,四周都是PP白色的PP斥水編織層,中間為高吸收層)4

clip_image030 圖12.在2016年時,HydroClean@Plus(第三代)遠離傷口面印刷還是綠色條紋5

    2017年,IVF Hartmann公司持續HydroClean產品改良計畫HydroClean 2.06,並推出第四代的HydroClean@advance (cavity)以取代HydroClean及HydroClean@plus(圖13),將敷料上方塗有防水塗層的不織布改為PP不織布在外面,將PP塑膠防水布,放在內面,並且為分離可滑動的兩層布,以改善拿取時的觸感,較不會滑,並把SAP的比例增加,但重量及厚度減半,換藥間隔從24小時(腔洞型為12小時),全部都延長為最多72小時7,8,並將遠離傷口面印刷從3條線綠色條紋改為藍色印刷HydroClean英文字,之後沒多久,矽膠條的面積也放大1倍(表1)(圖14-17),也就是說,當看到產品表面有藍色英文印刷字時,就代表是最新、可以連續使用3天的第四代產品。但HydroClean及HydroClean@plus並沒有消失,仍存在許多國家中,有趣的是HydroClean、HydroClean@plus及HydroClean@advance這三種產品外表都長得一模一樣,一樣有藍色印刷英文字,也全都能使用到3天(HydroClean、HydroClean@advance應該是一樣的東西,都沒有PHMB),但每個國家只會存在一種產品。至於小size 3cm直徑的HydroClean®mini直到2018年才推出10,其只有cavity腔洞型。總之,這第四代發明的目的主要是cost-down。

儘管目前市面上已全面都是第四代的產品,然而在中國大陸、及美國,仍然在使用舊型的TenderWet。至於原理,還有專利及結構、配方,前幾篇已有詳細討論,這裡講的只是歷史,一段HydroClean的前世今生。

TenderWet

TenderWet@24/

TenderWet@24 active

傷口大師 發表在 痞客邦 留言(0) 人氣()

游朝慶 醫師

   IVF Hartmann AG為持續改良其HydroClean產品,又於2016年發布了最新的美國專利US 2018 / 0071147 A11(注:此開頭有年份的號碼為公開號,指此專利申請早期公開(A1)於2018年,美國專利於20001年才開始實施此早期公開制度(pre-grant publication),所謂『公開號』係此發明申請案迄今已達18個月,必須將此專利申請案的內容公開,所以官方會給一個公開號碼。但並非指專利申請案已獲准,還不是專利號),『Wound dressing for wound treatment in a damp or wet environment』,2017在中國發表CN107669405A專利2『用于在潮湿或湿润环境中处理创伤的创伤敷料』,歐洲專利公開號碼為WO/2016/1566193,這次改良有幾個特點:1. 將敷料上方塗有防水塗層的不織布改為PP不織布在外面,將PP塑膠防水布,放在內面,並且為分離可滑動的兩層布,以改善拿取時的觸感,較不會滑,2.敷料中間的抽吸/清洗層變薄,SAP的比例增加,因此重量也減少約一半,3.矽膠條的面積占比從40%增加到70%(雖然這部分在上一個專利已有提到,但產品是這專利之後2017年才改)

    專利的前言提到,這專利的目的最主要是為了1.降低製造成本,其次是2.改善敷料的彎曲、靈活度、及其觸感。這敷料的外面是一層PP纖維網不織布,和前一代產品不同的是,這不織布外面不再有一層防水的塑膠塗層,以改善敷料的觸感及容易抓拿,尤其是使用器械如鑷子去拿取敷料時,因為和塑膠薄膜相比纖維網的確比較不會滑,尤其在潮濕環境下。對照顧者而言,用手指去接觸敷料的感覺也改善了。這專利將防水塑膠層放在纖維網不織布下方,並讓這兩層結構分開,可互相滑動,如此來增加產品的柔軟度及可彎曲度。讓各層結構只在邊緣黏合也有利方便工廠的產品加工製作。這黏合的方法可以是超音波或雷射融接ultrasonic or laser welded,這纖維網不織布可以由熱塑性纖維製作,尤其是聚丙烯PP。此外,下方的防水塑膠層也可以熱塑性纖維的聚丙烯PP來製作。再來就是抽吸/沖洗體suction/rinsing body,在抽吸/清洗體內的高吸水性聚合物SAP希望能減肥到60-80g/m2,然後整個抽吸/清洗體(下圖2中的4)的組成比例及重量完全變動,如纖維素纖維(紙漿pulp)減為33 g/m2,加上11g/m2的PP/PE纖維當作黏合纖維binder fiber,最後均勻混和70g/m2的高吸水性聚合物SAP,而原本TenderWet@plus每平方公尺的抽吸/沖洗體suction/rinsing body就是由127g/m2的纖維素纖維cellulose,加上8g/m2的PP/PE纖維,再均勻混和127g/m2的SAP而成。重量由262 g/m2減為114 g/m2(但第一代TenderWet的SAP為60-80g/m2),以5.5公分的圓形敷料而言,只需用8ml的林格氏液來活化。敷料在吸飽溶液後的厚度為4-6mm,其中SAP上方防水膜、不織布及下方的編織布加起來厚度為1mm。所以和以往的產品相比,整體厚度明顯變薄了一半(圖1)。原本10*10cm的TenderWet@plus重量為75gm,到2017後10*10cm的HydroClean@plus重量減輕為36.7gm(2013年5.5cm的TenderWet@plus為18.5gm,2019年5.5cm的HydroClean為10.7gm)。然而,說很神奇地,敷料的吸收能力並沒有減少。有一個未經證實的說法是以溶液活化後的抽吸/清洗體而言,其實質上只以其表淺層來主要負責傷口滲液的吸收。而這神奇的特性導致這產品可以較輕的重量來做同樣的事,使得厚度可以變薄,並進而改善產品的彎曲及靈活度。(我想最重要的是生產成本也跟著降低了)。

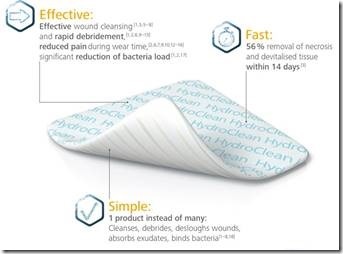

clip_image002

圖1. 2017年的HydroClean@plus,厚度明顯變薄了4

    最後來談談敷料(2)結構,抽吸/清洗體為下圖的4,由SAP及纖維素纖維及聚丙烯PP纖維混合組成,其被一層覆蓋物(下圖的6)包住,這覆蓋物由下層的8及兩層上層的10a、10b組成。8這層是一層斥水的PP編織布,10a是一層纖維網層(12)的PP不織布,由外面可直接看到的那層(14)。上層第二層10b為一層防水的塑膠薄膜(16),這兩層結構是分開的,沒有黏在一塊,彼此可滑動,他們只在敷料的邊緣相黏(18)。也就是說上面纖維網層、防水薄膜,中間的抽吸/清洗體,及下面的編織布,這四層都只在敷料的邊緣(18)用超音波融合結合再一起。在面傷口的編織布下方還有一層沾黏的矽膠條(22)。(圖3)

clip_image004

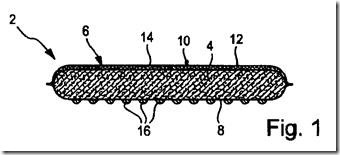

圖2. 專利US 2018 / 0071147 A1的結構圖1

clip_image006圖3 2017年後的HydroClean@plus結構4,在遠離傷口的上層表面為PP不織布,有藍色的英文字印刷,上層內面有一層防水層,中間為高吸收層,下層表面為編織層,有抗沾黏的矽膠條。5

clip_image008

圖4.2017年後的HydroClean cavity結構,四周都是PP白色的PP斥水編織布,中間為高吸收層5

1. 美國專利US 2018 / 0071147 A1 https://patentimages.storage.googleapis.com/14/52/26/2c55403ae5a69b/US20180071147A1.pdf

2. 中國CN107669405A專利 https://patentimages.storage.googleapis.com/44/0d/e8/5be918aa162293/CN107669405A.pdf

3. 歐洲專利WO/2016/156619 https://patentscope.wipo.int/search/de/detail.jsf?docId=WO2016156619

4. https://www.hartmann.info/en-gb/brands/l/gb/for-wound-management/hydroclean-plus

5. 2019-03-15 HydroClean@plus的technical data sheet https://cdn.hrt.cloud/document/TDS_100203925.pdf

傷口大師 發表在 痞客邦 留言(0) 人氣()

游朝慶 醫師

     IVF Hartmann AG接著要做的下一步改良就是要將此濕潤敷料能夠在傷口上連續使用2到3天,如此不但有成本經濟學上的考量,延長換藥間隔也能避免阻礙傷口的癒合。於是2010年在美國申請US9050443B2專利(發明者為Esther Knill,Regina Bruggisser,其在2015年通過1 ),名字就叫敷料Wound dressing,歐洲專利為EP2568939B12,並同年在中國登記了CN102905657A專利3,其將抗菌物質補充入原有的專利中,但就以往的傷口學而言,我們並不希望在慢性傷口中使用任何抗菌物質,因為會阻礙傷口生長,然而在這發明中,帶有正電荷(陽離子),pH值4-7.5的弱酸性抗菌物質(此產品使用PHMB,並維持pH5.5)會被鎖在帶有負電荷(陰離子)的SAP(圖1之4)內,因此這抗菌物質並不會進入到傷口中,如此,當這敷料吸收細菌或壞的蛋白質後,再釋放林格氏液進入傷口中的過程中時,汙染就可被避免。如此就可以在72小時上儘可能防止微生物的再次汙染,讓敷料能夠停留在傷口中更久,而為了避免敷料停留傷口太久導致沾黏,在敷料接觸傷口的表面塗上防止沾黏傷口的矽膠條(圖1之16,約占表面的40%,厚度約2-3mm,每條的寬度約2-3mm,間隔約5mm)。而高吸水性聚合物SAP佔抽吸\沖洗體suction/rinsing body的總質量比例約為40-50%,進一步說,這每平方公尺的抽吸\沖洗體suction/rinsing body就是由127g/m2的纖維素纖維cellulose(即前一篇所講的air laid紙纖不織布),加上8g/m2的PP/PE thermoset fiber熱固性纖維(吸水樹脂)當作黏合纖維binder fiber,再均勻混和127g/m2的SAP而成(和前一代相比有明顯加厚,因第一代SAP只有60-80g/m2)。於敷料接觸傷口面的最下層仍是斥水性的PP編織布(圖1之8),包圍SAP上方內層是一層PP不織布(圖1之12),為了保持敷料濕潤,不讓水分流失,在敷料SAP上方的PP不織布外層緊密塗上一層防水薄膜(圖1之14),以防止水蒸氣蒸發,也就是說敷料的上層(圖1之10),是外面的防水薄膜14加上一層內面的PP不織布12組成,兩層是緊密結合(如圖2),相對於前一代產品(TenderWet@active的防水膜是位於PP編織布下方)較能防止水蒸氣散發。進而於2011年推出第三代有PHMB的TenderWet@plus(圖3)。


         從這專利的說明可知,這TenderWet在這一代添加殺菌的PHMB,並不是針對汙染性傷口中的細菌,而重點主要只是在於延長敷料的使用時間。而且為延長水分的持續供應,SAP還加厚變重了。此外,為減少水分蒸發,敷料上方的pp編織布改為防水的pp不織布,並且在敷料傷口面增加抗沾黏的矽膠條。

clip_image002

圖1. 歐洲專利上的結構圖2,美國及中國版的很不清楚

clip_image004

傷口大師 發表在 痞客邦 留言(0) 人氣()


游朝慶醫師

   接著讓我們看看美國的這個專利US6169223B1,名稱為「Compress for medical treatment使用於醫療的敷料」1,發明人為Rodolfo M,Matthias Wendt,Assignee為IVF Hartmann AG,1999-02-08申請,2001-1-2通過,於2019-02-08到期失效。

    我們先來看看當時發明這傷口敷料墊的時代背景以及當時想要解決的問題:久不癒合的傷口被稱為慢性傷口,通常這些患者會有一些內科問題,如糖尿病、動靜脈問題或心血管疾病等,但細菌或毒素的擴散及壞死組織被認為是傷口慢性化的主因。而當代治療的主要原則是強化傷口本身的自癒能力,除了治療本身的內科問題外,最重要的是清除傷口上的毒素及壞死組織。除了外科清創外,以wet dressing來做wet treatment是這數十年來最普遍的替代方法。然而wet dressing意味著患者需要住院治療,如此多多少少限制了這種方法的普及及施行。為解決這個問題,歐洲專利EP0594034(上一篇)發明了一種敷料,用布袋裝一種可吸水的超強吸收體,其並可以任意變化形狀以適合填塞各種傷口。然而這專利卻存在著一個罩門。即纖維素及高吸水性高分子(Superabsorbent Polymers, SAP)容易產生gel blocking(結塊),所謂結塊就是區域表淺的SAP凝膠吸收水後,會阻礙水繼續往更深層區域被吸收(圖1)。

clip_image002

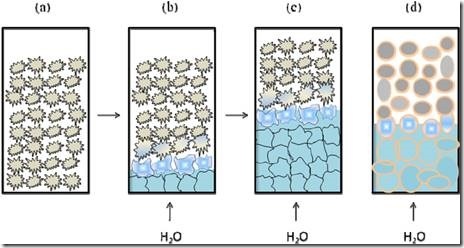

圖1.gel blocking (結塊),吸收體粒子吸水後會膨脹,之後粒子間的縫隙因粒子膨脹變形而被阻塞,並進而阻礙水分被更深層區域吸收2

    為解決gel blocking的問題,在這新專利上,包圍SAP的cellulose纖維素被改為紙纖不織布(Airlaid non-woven)。並且這美國專利的另一個改良特點就是在SAP中添加air laid紙纖不織布,一種可以吸水的不織布(圖2中的17,字藏在敷料中間),需儘可能均勻地將紙纖不織布與SAP混和,讓吸收性聚合物SAP粒子附著於纖維質基材上,藉由使SAP直接鍵結於親水性之基材上,而製造由基材導向SAP之水分通道,進而可發揮SAP本身之較高吸收倍率的吸收片(圖3)。敷料SAP下方內層是一層可吸水的紙纖不織布,用以固定SAP(圖2中的15),敷料SAP上方內層是一層PP或PE防水膜(圖1中的16),在其上下最外層則仍然為斥水性的PP編織布(圖2中的12,13)(圖4,5,6),這專利也說明了SAP主要成分是sodium polyacrylate或sodium polymethacrylate,非potassium polyacrylate,因後者會釋放出K離子,造成患者疼痛,而添加的液體也從生理食鹽水改為prefer林格氏液。而於敷料背面加了防水膜也就是1999年推出的TenderWet 24,可使用時間從12小時延長到24小時,這個專利並且把將於2004年出來的第二代便利包TenderWet@active也畫出來了(圖7)。

clip_image004

圖2 第二代TenderWet專利上的圖解

clip_image006

圖3. 使SAP particle直接鍵結於親水性之基材fiber上,而製造由基材fiber導向SAP之水分通道3

clip_image008

圖4. 2013年6月5日 HydroClean Technical Data Sheet4,和TenderWet@active 結構一樣

clip_image010

圖5. 2013年6月5日 HydroClean cavity Technical Data Sheet4,和TenderWet@active cavity結構一樣

clip_image012

傷口大師 發表在 痞客邦 留言(0) 人氣()


TenderWet(現在稱為HydroClean)的構造有點像粉撲,或小枕頭,其外表上下是一層疏水性的聚丙烯PP編織布,以避免沾黏傷口,裡面主要成分是具有超強吸收力的且用林格氏液活化的聚丙烯酸酯(SAP),吸水後可如黏土般,捏成各種形狀,以方便填塞各種形狀的傷口。

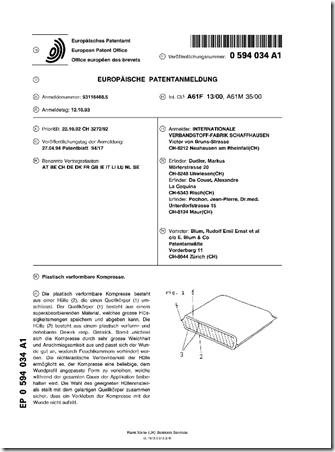

   接下來,讓我們看看其專利怎麼說,根據1993年TenderWet最原始的歐洲專利EP0594034A1(https://patents.google.com/patent/EP0594034A1/en ),發明人為Markus Dudler,Alexandre De Couet,Jean-Pierre Dr. Med.,Pochon,Assignee為IVF INTERNATIONALE VERBANDSTOFF-FABRIK SCHAFFHAUSE,也就是之後的IVF Hartmann AG公司,專利名稱為Plastically-deformable compress可塑型的敷料,於1993年申請,2013-10-12到期,這專利在講一種可塑型的敷料,有一層袋子,包著一種可吸水的物質,這可吸水的物質是一種超吸收體super absorbent polymer(SAP)(如下圖中的1),以層狀結構排列,這一塊敷料有很多層,這SAP約每平方米有60-80g,可吸收約3500g的生理食鹽水,吸水後會變成膠狀物(如圖2),以儲存並可釋放大量的液體,在SAP的上方及下方有一層纖維素cellulose (如下圖1中的3),以固定並平均分散SAP,在其外層則為可塑形柔軟的編織布(如下圖1中的2),以便改變形狀來填補傷口中的縫隙,避免 moisture pockets的形成,其並以疏水的polypropylene聚丙烯纖維製作,可避免沾黏傷口。

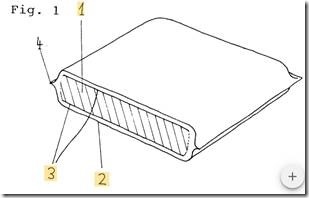

clip_image002 圖1 . TenderWet的原始構造https://patents.google.com/patent/EP0594034A1/en

clip_image004 圖2. TenderWet 24的結構(https://ppt-online.org/519834

   這專利一開始有介紹到當時發明這傷口敷料墊的時代背景以及當時想要解決的問題…在1990年代,大眾已經普遍知道傷口需要保持濕潤,尤其在糖尿病傷口、壓瘡等困難傷口上,在那個年代,最常使用的換藥方法是將紗布以生理食鹽水弄濕(wet bandages),並覆蓋在傷口上,外面再以敷料覆蓋。這也就是現在我們常說的wet dressing。但這方法有許多缺點,1.這濕的敷料常在幾個小時後乾掉,而需要時常去將敷料澆濕,2. 會產生機械性刺激mechanical irritation,3.若紗布沒有打散,直接蓋在傷口上,會在敷料和傷口之間產生縫隙gap,稱為wet chambers,其會蓄積滲液,而成為感染源,4.紗布乾掉後會黏住傷口,導致換藥疼痛,並讓傷口床受傷。

   在當時,已有一些專利提出使用超級吸收體的聚合物polymer來當做儲水保濕的敷料,外面用多孔的膜包住,如此就可讓傷口濕潤環境維持一段很長的時間。然而,當傷口的形狀是不規則時,就會在傷口和敷料間產生moist chambers,導致敷料需要時常去更換、並且也需要去清潔傷口,以避免感染。故本發明的目的是要設計一種敷料,可長期對傷口提供水分、不對傷口產生機械性刺激、可緊貼在傷口床上避免形成 moist chambers,並且不會黏住傷口。

   第一個目的因為有超級吸收體的聚合物polymer而成功達到,這聚合物能夠讓傷口維持濕潤很長一段時間而不需換藥,第二個目的需要敷料能夠變換形狀,故不能有彈性但可以伸展,這裡選用了柔軟的針織布knitted fabric,如此就可以容易去填塞傷口的縫隙,且當施壓時,敷料也不會產生水平移動,避免機械性刺激,最後為了讓超級吸收體的水分可以順利交換,且不會讓敷料黏住傷口,所以外圍的包布需要是斥水性的,這裡選的是有斥水性的聚丙烯(PP)纖維所做的針織布(有如現今的排汗內衣),如此就可滿足本發明所有的目的。此敷料可以預先將水吸飽並放於密封袋中,也可以乾燥保存,要使用時再予以潤濕。

   看到最後,最重要的林格氏液並沒有出現,其最初的設計其實是以生理食鹽水來讓SAP吸飽。主要目的只是要讓傷口保濕,吸水後可變得柔軟,可任意捏成各種形狀,以讓敷料可以緊貼住傷口,而其裡面的超級吸收體聚合物SAP也不是設計用來吸收傷口的滲液的,而只是用來保濕,故不適合用在滲液太多的傷口,總之,這敷料其實就是濕潤紗布填塞(wet dressing)的改良加強版,方便患者可以在家自己換藥,不用為了換藥跑醫院。但故事並未結束,還有後續,只是從這故事可以知道,神奇又可以清創、可以降低MMP、可以破壞生物膜、可以刺激長肉的HydroClean敷料,想法一開始其實很單純,並沒有想這麼多。只是沒想到之後會這麼成功。

  這故事也解開了為何台灣醫護人員為何總把溼紗布填塞這種方法稱之為wet dressing。原來在80-90年代,這樣的敷料在民間是被稱為wet dressing、或wet bandage,只是在正式的文獻中,這wet形容並不準確,其代表的是會滴水的濕,但實際我們常用的是微濕潤的moist,且wet dressing指的是這種濕潤的敷料,並不是換藥行為(packing填塞),故正式上我們會在文獻上看到saline moist gauze packing來代表溼紗布填塞。
